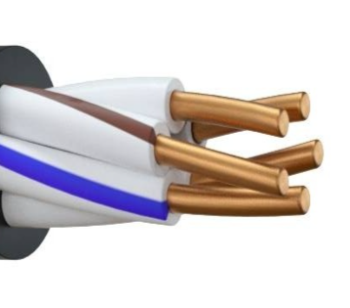

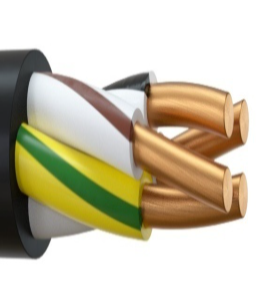

Марки кабелей:
— с изоляцией и оболочкой из ПВХ, марок:
ВВГнг(А), ВВГнг(А)-LS, ВВГнг(А)-LSLTx, ВВГнг(А)-FRLS,
ВВГнг(А)-FRLSLTx
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
ППГнг(А)-HF, ППГнг(А)-FRHF
— c изоляцией из сшитого полиэтилена:
ПвВГнг(А)-LS, ПвВГнг(А)-FRLS, ПвПГнг(А)-HF, ПвПГнг(А)-FRHF


Основные конструктивные элементы:

• Жилы токопроводящие – медные 1 и 2 класса по ГОСТ 22483;
• Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
• Изоляция    — из ПВХ пластиката «В»;  из безгалогенной композиции «П»; из сшитого полиэтилена «Пв»;
• Внутренняя оболочка — из ПВХ пластиката (для кабелей «LS»); из безгалогенной композиции (для кабелей «HF»).
• Оболочка     — из ПВХ пластиката «В»; из безгалогенной композиции «П».

Эксплуатационные характеристики
Температура эксплуатации кабелей:

• для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 50 ºС;
• для кабелей в исполнении «ХЛ» — от -60 до 50 ºС.

Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:

• для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
• для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.

Длительно допустимая температура нагрева жил:

• для всех кабелей, кроме кабелей с изоляцией из СПЭ – не более +70 ºС;
• для кабелей с изоляцией из СПЭ – не более +90 ºС
• допустимая температура нагрева жил (изоляция СПЭ) при КЗ – не более 250 ºС

Допустимый радиус изгиба:

• для многожильных кабелей – не менее 7,5 Dн
• для одножильных кабелей – не менее 10 Dн,

где Dн – наружный диаметр кабеля.

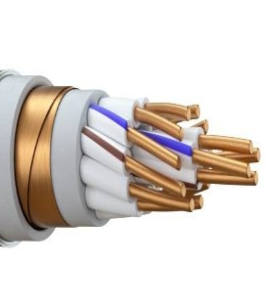

Марки кабелей:
— с изоляцией и оболочкой из ПВХ, марок:
ВВГЭнг(А), ВВГЭнг(А)-LS, ВВГЭнг(А)-LSLTx, ВВГЭнг(А)-FRLS,
ВВГЭнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
ППГЭнг(А)-HF, ППГЭнг(А)-FRHF
— c изоляцией из сшитого полиэтилена:
ПвВГЭнг(А)-LS, ПвВГЭнг(А)-FRLS, ПвПГЭнг(А)-HF, ПвПГЭнг(А)-FRHF


Основные конструктивные элементы:

• Жилы токопроводящие – медные 1 и 2 класса по ГОСТ 22483;
• Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
• Изоляция    — из ПВХ пластиката «В»;  из безгалогенной композиции «П»; из сшитого полиэтилена «Пв»;
• Внутренняя оболочка — из ПВХ пластиката (для кабелей «LS»); из безгалогенной композиции (для кабелей «HF»).
• Экран – из медных лент «Э»
• Оболочка     — из ПВХ пластиката «В»; из безгалогенной композиции «П».

Эксплуатационные характеристики
Температура эксплуатации кабелей:
— для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 50 ºС;
— для кабелей в исполнении «ХЛ» — от -60 до 50 ºС.
Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:
— для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
— для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.
Длительно допустимая температура нагрева жил:
— для всех кабелей, кроме кабелей с изоляцией из СПЭ – не более +70 ºС;
— для кабелей с изоляцией из СПЭ – не более +90 ºС
— допустимая температура нагрева жил (изоляция СПЭ) при КЗ – не более 250 ºС
Допустимый радиус изгиба:
— для многожильных кабелей – не менее 7,5 Dн
— для одножильных кабелей – не менее 10 Dн,
где Dн – наружный диаметр кабеля.

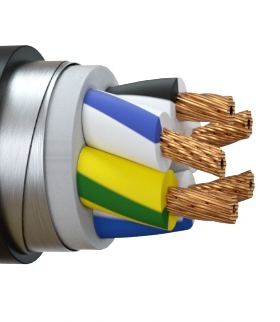

Марки кабелей:
— с изоляцией и оболочкой из ПВХ, марок:
ВБШвнг(А), ВБШвнг(А)-LS, ВБШвнг(А)-LSLTx, ВБШвнг(А)-FRLS,
ВБШвнг(А)-FRLSLTx.
ВКШвнг(А), ВКШвнг(А)-LS, ВКШвнг(А)-LSLTx, ВКШвнг(А)-FRLS,
ВКШвнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
ПБПнг(А)-HF, ПБПнг(А)-FRHF, ПКПнг(А)-HF, ПКПнг(А)-FRHF
— c изоляцией из сшитого полиэтилена:
ПвБШвнг(А)-LS, ПвБШвнг(А)-FRLS, ПвБПнг(А)-HF, ПвБПнг(А)-FRHF
ПвКШвнг(А)-LS, ПвКШвнг(А)-FRLS, ПвКПнг(А)-HF, ПвКПнг(А)-FRHF


Основные конструктивные элементы:

• Жилы токопроводящие – медные 1 и 2 класса по ГОСТ 22483;
• Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
• Изоляция    — из ПВХ пластиката «В»;  из безгалогенной композиции «П»; из сшитого полиэтилена «Пв»;
• Внутренняя оболочка — из ПВХ пластиката (для кабелей «LS»); из безгалогенной композиции (для кабелей «HF»).
• Броня  — из стальных оцинкованных лент «Б»; из стальных оцинкованных проволок «К».
• Оболочка     — из ПВХ пластиката «В»; из безгалогенной композиции «П».

Эксплуатационные характеристики
Температура эксплуатации кабелей:
— для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 50 ºС;
— для кабелей в исполнении «ХЛ» — от -60 до 50 ºС.
Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:
— для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
— для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.
Длительно допустимая температура нагрева жил:
— для всех кабелей, кроме кабелей с изоляцией из СПЭ – не более +70 ºС;
— для кабелей с изоляцией из СПЭ – не более +90 ºС
— допустимая температура нагрева жил (изоляция СПЭ) при КЗ – не более 250 ºС
Допустимый радиус изгиба:
— для многожильных кабелей – не менее 7,5 Dн
— для одножильных кабелей – не менее 10 Dн,
где Dн – наружный диаметр кабеля.

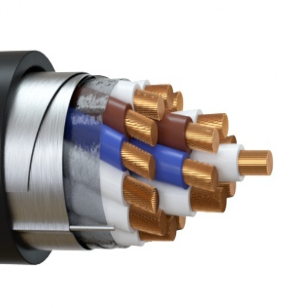

Марки кабелей:
— с изоляцией и оболочкой из ПВХ, марок:
ВЭБШвнг(А), ВЭБШвнг(А)-LS, ВЭБШвнг(А)-LSLTx, ВЭБШвнг(А)-FRLS,
ВЭБШвнг(А)-FRLSLTx.
ВЭКШвнг(А), ВЭКШвнг(А)-LS, ВЭКШвнг(А)-LSLTx, ВЭКШвнг(А)-FRLS,
ВЭКШвнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
ПЭБПнг(А)-HF, ПЭБПнг(А)-FRHF, ПЭКПнг(А)-HF, ПЭКПнг(А)-FRHF
— c изоляцией из сшитого полиэтилена:
ПвЭБШвнг(А)-LS, ПвЭБШвнг(А)-FRLS, ПвЭБПнг(А)-HF, ПвЭБПнг(А)-FRHF
ПвЭКШвнг(А)-LS, ПвЭКШвнг(А)-FRLS, ПвЭКПнг(А)-HF, ПвЭКПнг(А)-FRHF


Основные конструктивные элементы:

• Жилы токопроводящие – медные 1 и 2 класса по ГОСТ 22483;
• Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
• Изоляция    — из ПВХ пластиката «В»;  из безгалогенной композиции «П»; из сшитого полиэтилена «Пв».
• Экран – из медных лент «Э».
• Внутренняя оболочка — из ПВХ пластиката (для кабелей «LS»); из безгалогенной композиции (для кабелей «HF»).
• Броня  — из стальных оцинкованных лент «Б»; из стальных оцинкованных проволок «К».
• Оболочка     — из ПВХ пластиката «В»; из безгалогенной композиции «П».

Эксплуатационные характеристики
Температура эксплуатации кабелей:
— для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 50 ºС;
— для кабелей в исполнении «ХЛ» — от -60 до 50 ºС.
Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:
— для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
— для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.
Длительно допустимая температура нагрева жил:
— для всех кабелей, кроме кабелей с изоляцией из СПЭ – не более +70 ºС;
— для кабелей с изоляцией из СПЭ – не более +90 ºС
— допустимая температура нагрева жил (изоляция СПЭ) при КЗ – не более 250 ºС
Допустимый радиус изгиба:
— для многожильных кабелей – не менее 7,5 Dн
— для одножильных кабелей – не менее 10 Dн,
где Dн – наружный диаметр кабеля.

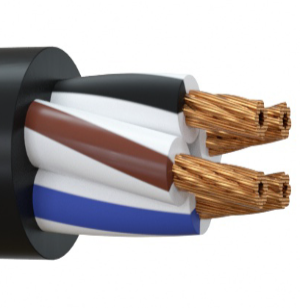

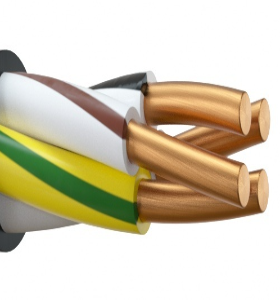

Марки кабелей:
— с изоляцией и оболочкой из ПВХ, марок:
КГВВнг(А), КГВВнг(А)-LS, КГВВнг(А)-LSLTx, КГВВнг(А)-FRLS,
КГВВнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
КГППнг(А)-HF, КГППнг(А)-FRHF


Основные конструктивные элементы:
1 Жилы токопроводящие – медные 5 класса по ГОСТ 22483;
2 Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
3 Изоляция    — из ПВХ пластиката «В»;
— из безгалогенной композиции «П»;
4 Внутренняя оболочка — из ПВХ пластиката (для кабелей «LS»);
— из безгалогенной композиции (для кабелей «HF»).
5 Оболочка     — из ПВХ пластиката «В»;
— из безгалогенной композиции «П».


Эксплуатационные характеристики
 Температура эксплуатации кабелей:
— для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 50 ºС;
— для кабелей в исполнении «ХЛ» — от -60 до 50 ºС.
Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:
— для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
— для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.

Длительно допустимая температура нагрева жил:
— для всех кабелей – не более +70 ºС;
Допустимый радиус изгиба:
— для многожильных кабелей – не менее 5 Dн
— для одножильных кабелей – не менее 8 Dн,
где Dн – наружный диаметр кабеля.

Марки кабелей:
 — с изоляцией и оболочкой из ПВХ, марок:
КГВЭВнг(А), КГВЭВнг(А)-LS, КГВЭВнг(А)-LSLTx, КГВЭВнг(А)-FRLS,
КГВЭВнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
КГПЭПнг(А)-HF, КГПЭПнг(А)-FRHF


Основные конструктивные элементы:
1 Жилы токопроводящие – медные 5 класса по ГОСТ 22483;
2 Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
3 Изоляция    — из ПВХ пластиката «В»;
— из безгалогенной композиции «П»;
4 Внутренняя оболочка — из ПВХ пластиката (для кабелей «LS»);
— из безгалогенной композиции (для кабелей «HF»).
5 Экран – из медных лент или медных проволок «Э»
6 Оболочка     — из ПВХ пластиката «В»;
— из безгалогенной композиции «П».


Эксплуатационные характеристики
 Температура эксплуатации кабелей:
— для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 50 ºС;
— для кабелей в исполнении «ХЛ» — от -60 до 50 ºС.
 Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:
— для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
— для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.
 Длительно допустимая температура нагрева жил:
— для всех кабелей – не более +70 ºС;
 Допустимый радиус изгиба:
— для многожильных кабелей – не менее 5 Dн
— для одножильных кабелей – не менее 8 Dн,
где Dн – наружный диаметр кабеля.

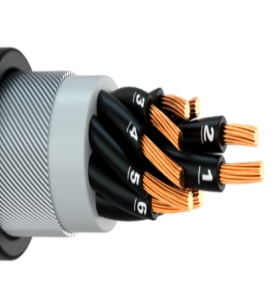

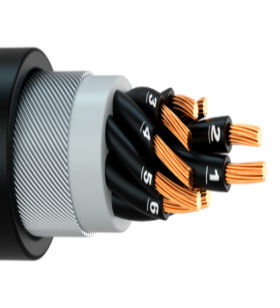

Марки кабелей:
 — с изоляцией и оболочкой из ПВХ, марок:
КГВБШвнг(А), КГВБШвнг(А)-LS, КГВБШвнг(А)-LSLTx,
КГВБШвнг(А)-FRLS, ВБШвнг(А)-FRLSLTx.
КГВКШвнг(А), КГВКШвнг(А)-LS, КГВКШвнг(А)-LSLTx,
 КГВКШвнг(А)-FRLS, КГВКШвнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
КГПБПнг(А)-HF, КГПБПнг(А)-FRHF, КГПКПнг(А)-HF, КГПКПнг(А)-FRHF


Основные конструктивные элементы:
1 Жилы токопроводящие – медные 5 класса по ГОСТ 22483;
2 Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
3 Изоляция    — из ПВХ пластиката «В»;
— из безгалогенной композиции «П»;
4 Внутренняя оболочка — из ПВХ пластиката (для кабелей «LS»);
— из безгалогенной композиции (для кабелей «HF»).
5 Броня            — из стальных оцинкованных лент «Б»
— из стальных оцинкованных проволок «К»
6 Оболочка     — из ПВХ пластиката «В»;
— из безгалогенной композиции «П».


Эксплуатационные характеристики
 Температура эксплуатации кабелей:
— для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 50 ºС;
— для кабелей в исполнении «ХЛ» — от -60 до 50 ºС.
 Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:
— для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
— для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.
 Длительно допустимая температура нагрева жил:
— для всех кабелей – не более +70 ºС;
 Допустимый радиус изгиба:
— для многожильных кабелей – не менее 5 Dн
— для одножильных кабелей – не менее 8 Dн,
где Dн – наружный диаметр кабеля.

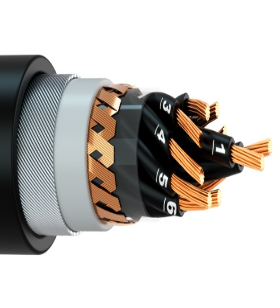

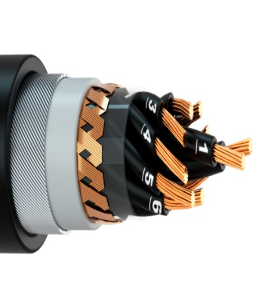

Марки кабелей:
 — с изоляцией и оболочкой из ПВХ, марок:
КГВЭБШвнг(А), КГВЭБШвнг(А)-LS, КГВЭБШвнг(А)-LSLTx, КГВЭБШвнг(А)-FRLS, КГВЭБШвнг(А)-FRLSLTx.
КГВЭКШвнг(А), КГВЭКШвнг(А)-LS, КГВЭКШвнг(А)-LSLTx, КГВЭКШвнг(А)-FRLS, КГВЭКШвнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
КГПЭБПнг(А)-HF, КГПЭБПнг(А)-FRHF, КГПЭБПнг(А)-HF,
КГПЭБПнг(А)-FRHF


Основные конструктивные элементы:
1 Жилы токопроводящие – медные 1 и 2 класса по ГОСТ 22483;
2 Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
3 Изоляция    — из ПВХ пластиката «В»;
— из безгалогенной композиции «П»;
4 Экран – из медных лент или медных проволок «Э»
5 Внутренняя оболочка — из ПВХ пластиката (для кабелей «LS»);
— из безгалогенной композиции (для кабелей «HF»).
6 Броня           — из стальных оцинкованных лент «Б»
— из стальных оцинкованных проволок «К»
7 Оболочка     — из ПВХ пластиката «В»;
— из безгалогенной композиции «П».


Эксплуатационные характеристики
 Температура эксплуатации кабелей:
— для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 50 ºС;
— для кабелей в исполнении «ХЛ» — от -60 до 50 ºС.
Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:
— для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
— для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.
Длительно допустимая температура нагрева жил:
— для всех кабелей – не более +70 ºС;
 Допустимый радиус изгиба:
— для многожильных кабелей – не менее 5 Dн
— для одножильных кабелей – не менее 8 Dн,
где Dн – наружный диаметр кабеля.

Марки кабелей:
— с изоляцией и оболочкой из ПВХ, марок:
КВВГнг(А), КВВГнг(А)-LS, КВВГнг(А)-LSLTx, КВВГнг(А)-FRLS,
КВВГнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
КППГнг(А)-HF, КППГнг(А)-FRHF


Основные конструктивные элементы:

• Жилы токопроводящие – медные 1 класса по ГОСТ 22483;
• Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
• Изоляция    — из ПВХ пластиката «В»; — из безгалогенной композиции «П»;
• Оболочка     — из ПВХ пластиката «В»;— из безгалогенной композиции «П».

Эксплуатационные характеристики
Температура эксплуатации кабелей:

• для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 70 ºС;
• для кабелей в исполнении «ХЛ» — от -60 до 70 ºС.

Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:

• для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
• для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.

Допустимый радиус изгиба – не менее 6 Dн
где Dн – наружный диаметр кабеля.

Марки кабелей:
— с изоляцией и оболочкой из ПВХ, марок:
КВВГЭнг(А), КВВГнг(А)-LS, КВВГЭнг(А)-LSLTx, КВВГЭнг(А)-FRLS,
КВВГЭнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
КППГЭнг(А)-HF, КППГЭнг(А)-FRHF


Основные конструктивные элементы:

• Жилы токопроводящие – медные 1 класса по ГОСТ 22483;
• Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
• Изоляция    — из ПВХ пластиката «В»; — из безгалогенной композиции «П»;
• Внутренняя оболочка —  из ПВХ пластиката (для кабелей «LS»); — из безгалогенной композиции (для кабелей «HF»)
• Экран  — из алюмолавсановой ленты («Алюмофлекс») с дренажным подойником из медной луженой проволоки; — из медной ленты;
• Оболочка     — из ПВХ пластиката «В»; — из безгалогенной композиции «П».

Эксплуатационные характеристики
Температура эксплуатации кабелей:

• для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 70 ºС;
• для кабелей в исполнении «ХЛ» — от -60 до 70 ºС.

Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:

• для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
• для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.

Допустимый радиус изгиба – не менее 6 Dн
где Dн – наружный диаметр кабеля.

Марки кабелей:
— с изоляцией и оболочкой из ПВХ, марок:
КВБбШвнг(А),КВБбШвнг(А)-LS, КВБбШвнг(А)-LSLTx,
КВБбШвнг(А)-FRLS, КВБбШвнг(А)-FRLSLTx.
КВКбШвнг(А), КВКбШвнг(А)-LS, КВКбШвнг(А)-LSLTx,
КВКбШвнг(А)-FRLS, КВКбШвнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
КПБПнг(А)-HF, КПБПнг(А)-FRHF, КПКПнг(А)-HF, КПКПнг(А)-FRHF


Основные конструктивные элементы:

• Жилы токопроводящие – медные 1 класса по ГОСТ 22483;
• Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
• Изоляция    — из ПВХ пластиката «В»; — из безгалогенной композиции «П»;
• Внутренняя оболочка —  из ПВХ пластиката (для кабелей «LS»); — из безгалогенной композиции (для кабелей «HF»)
• Броня   — стальных оцинкованных лент («Бб, Б») — стальных оцинкованных проволок («Кб, К»)
• Оболочка     — из ПВХ пластиката «В»; — из безгалогенной композиции «П».

Эксплуатационные характеристики
Температура эксплуатации кабелей:

• для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 70 ºС;
• для кабелей в исполнении «ХЛ» — от -60 до 70 ºС.

Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:

• для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
• для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.

Допустимый радиус изгиба – не менее 10 Dн
где Dн – наружный диаметр кабеля.

Марки кабелей:
— с изоляцией и оболочкой из ПВХ, марок:
КВЭБбШвнг(А), КВЭБбШвнг(А)-LS, КВЭБбШвнг(А)-LSLTx,
КВЭБбШвнг(А)-FRLS, ВЭБбШвнг(А)-FRLSLTx.
КВЭКбШвнг(А), КВЭКбШвнг(А)-LS, КВЭКбШвнг(А)-LSLTx,
КВЭКбШвнг(А)-FRLS, КВЭКбШвнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
КПЭБПнг(А)-HF, КПЭБПнг(А)-FRHF,
КПЭКПнг(А)-HF, КПЭКПнг(А)-FRHF


Основные конструктивные элементы:

• Жилы токопроводящие – медные 1 класса по ГОСТ 22483;
• Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
• Изоляция    — из ПВХ пластиката «В»; — из безгалогенной композиции «П»;
• Внутренняя оболочка —  из ПВХ пластиката (для кабелей «LS»); — из безгалогенной композиции (для кабелей «HF»)
• Экран — из алюмолавсановой ленты («Алюмофлекс») с дренажным подойником из медной луженой проволоки; — из медной ленты;
• Броня   — стальных оцинкованных лент («Бб, Б»); — стальных оцинкованных проволок («Кб, К»)
• Оболочка     — из ПВХ пластиката «В»; — из безгалогенной композиции «П».

Эксплуатационные характеристики
Температура эксплуатации кабелей:

• для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 70 ºС;
• для кабелей в исполнении «ХЛ» — от -60 до 70 ºС.

Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:

• для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
• для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.

Допустимый радиус изгиба – не менее 10 Dн
где Dн – наружный диаметр кабеля.

Марки кабелей:
— с изоляцией и оболочкой из ПВХ, марок:
КГВВнг(А), КГВВнг(А)-LS, КГВВнг(А)-LSLTx, КГВВнг(А)-FRLS,
КГВВнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
КГППнг(А)-HF, КГППнг(А)-FRHF


Основные конструктивные элементы:

• Жилы токопроводящие – медные 5 класса по ГОСТ 22483;
• Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
• Изоляция    — из ПВХ пластиката «В»; — из безгалогенной композиции «П»;
• Оболочка     — из ПВХ пластиката «В»; — из безгалогенной композиции «П».

Эксплуатационные характеристики
Температура эксплуатации кабелей:

• для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 70 ºС;
• для кабелей в исполнении «ХЛ» — от -60 до 70 ºС.

Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:

• для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
• для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.

Допустимый радиус изгиба – не менее 5 Dн
где Dн – наружный диаметр кабеля.

Марки кабелей:
— с изоляцией и оболочкой из ПВХ, марок:
КГВЭВнг(А), КГВЭВнг(А)-LS, КГВЭВнг(А)-LSLTx, КГВЭВнг(А)-FRLS,
КГВЭВнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
КГПЭПнг(А)-HF, КГПЭПнг(А)-FRHF


Основные конструктивные элементы:

• Жилы токопроводящие – медные 5 класса по ГОСТ 22483;
• Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
• Изоляция    — из ПВХ пластиката «В»;— из безгалогенной композиции «П»;
• Внутренняя оболочка —  из ПВХ пластиката (для кабелей «LS»);- из безгалогенной композиции (для кабелей «HF»)
• Экран  — из алюмолавсановой ленты («Алюмофлекс») с дренажным подойником из медной луженой проволоки; — из медной ленты;
• Оболочка     — из ПВХ пластиката «В»;— из безгалогенной композиции «П».

Эксплуатационные характеристики
Температура эксплуатации кабелей:

• для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 70 ºС;
• для кабелей в исполнении «ХЛ» — от -60 до 70 ºС.

Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:

• для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
• для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.

Допустимый радиус изгиба – не менее 5 Dн
где Dн – наружный диаметр кабеля.

Марки кабелей:
— с изоляцией и оболочкой из ПВХ, марок:
КГВБбШвнг(А), КГВБбШвнг(А)-LS, КГВБбШвнг(А)-LSLTx,
КГВБбШвнг(А)-FRLS, КГВБбШвнг(А)-FRLSLTx.
КГВКбШвнг(А), КГВКбШвнг(А)-LS, КГВКбШвнг(А)-LSLTx,
КГВКбШвнг(А)-FRLS, КГВКбШвнг(А)-FRLSLTx.
— с изоляцией и оболочкой, из безгалогенных (БГ) композиций:
КГПБПнг(А)-HF, КГПБПнг(А)-FRHF, КГПКПнг(А)-HF, КГПКПнг(А)-FRHF


Основные конструктивные элементы:

• Жилы токопроводящие – медные 5 класса по ГОСТ 22483;
• Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
• Изоляция    — из ПВХ пластиката «В»; — из безгалогенной композиции «П»;
• Внутренняя оболочка —  из ПВХ пластиката (для кабелей «LS»); — из безгалогенной композиции (для кабелей «HF»)
• Броня   — стальных оцинкованных лент («Бб, Б»); — стальных оцинкованных проволок («Кб, К»)
• Оболочка     — из ПВХ пластиката «В»; — из безгалогенной композиции «П».

Эксплуатационные характеристики
Температура эксплуатации кабелей:

• для всех типов кабелей, кроме кабелей в исполнении «ХЛ» — от — 50 до + 70 ºС;
• для кабелей в исполнении «ХЛ» — от -60 до 70 ºС.

Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:

• для всех кабелей, кроме кабелей в исполнении «ХЛ» — не ниже минус 15 ºС;
• для кабелей в исполнении «ХЛ»- не ниже минус 30 ºС.

Допустимый радиус изгиба – не менее 8 Dн
где Dн – наружный диаметр кабеля.

• ТПЖ – медная или медная луженая «л» не ниже 4 класса по ГОСТ 22483. Допускается изготовление однопроволочных ТПЖ «ок» и жил 5 – 6 класса.
• Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
• Изоляция – из полимерных материалов: — ПВХ пластиката пониженной пожарной опасности «В»; — Безгалогенная композиция «П»; — Сшитый полиолефин «Пс»; — Кремнийорганическая резина «Ро»; — Этиленпропиленовая резина «Рк»; — Термопластичный эластомер «T»
• Водоблокировка – водоблокирующая лента «в» (опционально)
• Внутренняя оболочка – из материала наружной оболочка
• Наружная оболочка: — ПВХ пластикат пониженной пожарной опасности «В»; — Безгалогенная композиция «П»; — Термопластичный эластомер «T»

Виды исполнений:

• Хладостойкий – «ХЛ»
• Экстремально хладостойкий – «ЭХЛ»
• Маслостойкий – «М»
• Ультрафиолетостойкое — «УФ»
• Искробезопасная цепей – «Ex-i»

(X) Класс пожарной опасности по ГОСТ 31565 :

• «нг(А)» — для кабелей с оболочкой из термопластичный эластомера «Т»
• «нг(А)-LS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
• «нг(А)-FRLS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
• «нг(А)-HF» — для кабелей с оболочкой из Безгалогенной композиции «П»
• «нг(А)-FRHF» — для кабелей с оболочкой из Безгалогенной композиции «П»

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам.
• Стойкость к воздействию плесневых грибов

Основные элементы конструкции:

• ТПЖ – медная или медная луженая «л» не ниже 4 класса по ГОСТ 22483. Допускается изготовление однопроволочных ТПЖ «ок» и жил 5 – 6 класса.
• Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
• Изоляция – из полимерных материалов: — ПВХ пластиката пониженной пожарной опасности «В»; — Безгалогенная композиция «П»; — Сшитый полиолефин «Пс»; — Кремнийорганическая резина «Ро»; — Этиленпропиленовая резина «Рк»; — Термопластичный эластомер «T»
• Водоблокировка – водоблокирующая лента «в» (опционально)
• Внутренняя оболочка – из материала наружной оболочка
• Наружная оболочка: — ПВХ пластикат пониженной пожарной опасности «В»; — Безгалогенная композиция «П»; — Термопластичный эластомер «T»

Виды исполнений:

• Хладостойкий – «ХЛ»
• Экстремально хладостойкий – «ЭХЛ»
• Маслостойкий – «М»
• Ультрафиолетостойкое — «УФ»
• Искробезопасная цепей – «Ex-i»

(X) Класс пожарной опасности по ГОСТ 31565

Основные элементы конструкции:

• ТПЖ – медная или медная луженая «л» не ниже 4 класса по ГОСТ 22483. Допускается изготовление однопроволочных жил «ок» и жил 5 – 6 класса.
• Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
• Изоляция – из полимерных материалов:— ПВХ пластиката пониженной пожарной опасности «В»; — безгалогенная композиция «П»; — сшитый полиолефин «Пс»; — кремнийорганическая резина «Ро»; — этиленпропиленовая резина «Рк»; — термопластичный эластомер «T»;
• Индивидуальный экран: — оплетка из медных проволок «Э»; — оплетка из медных луженых проволок к букве «Эл»; — лента «Алюмофлекс» с контактным проводником «Эф»; — комбинированный экран из ленты «Алюмофлекс» с оплеткой из медных луженых проволок «Эк»
• Водоблокировка – водоблокирующая лента «в»
• Внутренняя оболочка – из материала наружной оболочки
• Наружная оболочка — ПВХ пластикат пониженной пожарной опасности «В»; — Безгалогенная композиция «П»; — Термопластичный эластомер «T»

Виды исполнений:

• Хладостойкий – «ХЛ»
• Экстремально хладостойкий – «ЭХЛ»
• Маслостойкий – «М»
• Ультрафиолетостойкое — «УФ»
• Искробезопасная цепей – «Ex-i»

(X) Класс пожарной опасности по ГОСТ 31565 :

• «нг(А)» — для кабелей с оболочкой из термопластичный эластомера «Т»
• «нг(А)-LS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
• «нг(А)-FRLS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
• «нг(А)-HF» — для кабелей с оболочкой из Безгалогенной композиции «П»
• «нг(А)-FRHF» — для кабелей с оболочкой из Безгалогенной композиции «П»

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам.
• Стойкость к воздействию плесневых грибов.

Основные элементы конструкции:

• ТПЖ – медная или медная луженая «л» не ниже 4 класса по ГОСТ 22483. Допускается изготовление однопроволочных жил «ок» и жил 5 – 6 класса.
• Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
• Изоляция – из полимерных материалов:— ПВХ пластиката пониженной пожарной опасности «В»; — безгалогенная композиция «П»; — сшитый полиолефин «Пс»; — кремнийорганическая резина «Ро»; — этиленпропиленовая резина «Рк»; — термопластичный эластомер «T»;
• Индивидуальный экран: — оплетка из медных проволок «Э»; — оплетка из медных луженых проволок к букве «Эл»; — лента «Алюмофлекс» с контактным проводником «Эф»; — комбинированный экран из ленты «Алюмофлекс» с оплеткой из медных луженых проволок «Эк»
• Водоблокировка – водоблокирующая лента «в»
• Внутренняя оболочка – из материала наружной оболочки
• Броня — стальные оцинкованные проволоки «К»; — стальные оцинкованные ленты «Б»
• Наружная оболочка — ПВХ пластикат пониженной пожарной опасности «В»; — Безгалогенная композиция «П»; — Термопластичный эластомер «T»

Виды исполнений:

• Хладостойкий – «ХЛ»
• Экстремально хладостойкий – «ЭХЛ»
• Маслостойкий – «М»
• Ультрафиолетостойкое — «УФ»
• Искробезопасная цепей – «Ex-i»

(X) Класс пожарной опасности по ГОСТ 31565 :

• «нг(А)» — для кабелей с оболочкой из термопластичный эластомера «Т»
• «нг(А)-LS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
• «нг(А)-FRLS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
• «нг(А)-HF» — для кабелей с оболочкой из Безгалогенной композиции «П»
• «нг(А)-FRHF» — для кабелей с оболочкой из Безгалогенной композиции «П»

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам.
• Стойкость к воздействию плесневых грибов.

Основные элементы конструкции:

• ТПЖ – медная или медная луженая «л» не ниже 4 класса по ГОСТ 22483. Допускается изготовление однопроволочных жил «ок» и жил 5 – 6 класса.
• Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
• Изоляция – из полимерных материалов:— ПВХ пластиката пониженной пожарной опасности «В»; — безгалогенная композиция «П»; — сшитый полиолефин «Пс»; — кремнийорганическая резина «Ро»; — этиленпропиленовая резина «Рк»; — термопластичный эластомер «T»;
• Индивидуальный экран: — оплетка из медных проволок «Э»; — оплетка из медных луженых проволок к букве «Эл»; — лента «Алюмофлекс» с контактным проводником «Эф»; — комбинированный экран из ленты «Алюмофлекс» с оплеткой из медных луженых проволок «Эк»
• Водоблокировка – водоблокирующая лента «в»
• Внутренняя оболочка – из материала наружной оболочки
• Броня — стальные оцинкованные проволоки «К»; — стальные оцинкованные ленты «Б»
• Наружная оболочка — ПВХ пластикат пониженной пожарной опасности «В»; — Безгалогенная композиция «П»; — Термопластичный эластомер «T»

Виды исполнений:

• Хладостойкий – «ХЛ»
• Экстремально хладостойкий – «ЭХЛ»
• Маслостойкий – «М»
• Ультрафиолетостойкое — «УФ»
• Искробезопасная цепей – «Ex-i»

(X) Класс пожарной опасности по ГОСТ 31565 :

• «нг(А)» — для кабелей с оболочкой из термопластичный эластомера «Т»
• «нг(А)-LS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
• «нг(А)-FRLS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
• «нг(А)-HF» — для кабелей с оболочкой из Безгалогенной композиции «П»
• «нг(А)-FRHF» — для кабелей с оболочкой из Безгалогенной композиции «П»

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам.
• Стойкость к воздействию плесневых грибов.

Основные элементы конструкции:

• ТПЖ – медная или медная луженая «л» не ниже 4 класса по ГОСТ 22483. Допускается изготовление однопроволочных жил «ок» и жил 5 – 6 класса.
• Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
• Изоляция – из полимерных материалов:— ПВХ пластиката пониженной пожарной опасности «В»; — безгалогенная композиция «П»; — сшитый полиолефин «Пс»; — кремнийорганическая резина «Ро»; — этиленпропиленовая резина «Рк»; — термопластичный эластомер «T»;
• Индивидуальный экран: — оплетка из медных проволок «Э»; — оплетка из медных луженых проволок к букве «Эл»; — лента «Алюмофлекс» с контактным проводником «Эф»; — комбинированный экран из ленты «Алюмофлекс» с оплеткой из медных луженых проволок «Эк»
• Водоблокировка – водоблокирующая лента «в»
• Общий экран — Обозначение аналогично индивидуальному экрану
• Внутренняя оболочка – из материала наружной оболочки
• Наружная оболочка — ПВХ пластикат пониженной пожарной опасности «В»; — Безгалогенная композиция «П»; — Термопластичный эластомер «T»

Виды исполнений:

• Хладостойкий – «ХЛ»
• Экстремально хладостойкий – «ЭХЛ»
• Маслостойкий – «М»
• Ультрафиолетостойкое — «УФ»
• Искробезопасная цепей – «Ex-i»

(X) Класс пожарной опасности по ГОСТ 31565 :

• «нг(А)» — для кабелей с оболочкой из термопластичный эластомера «Т»
• «нг(А)-LS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
• «нг(А)-FRLS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
• «нг(А)-HF» — для кабелей с оболочкой из Безгалогенной композиции «П»
• «нг(А)-FRHF» — для кабелей с оболочкой из Безгалогенной композиции «П»

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам.
• Стойкость к воздействию плесневых грибов.

Основные элементы конструкции:

• ТПЖ – медная или медная луженая «л» не ниже 4 класса по ГОСТ 22483. Допускается изготовление однопроволочных жил «ок» и жил 5 – 6 класса.
• Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
• Изоляция – из полимерных материалов:— ПВХ пластиката пониженной пожарной опасности «В»; — безгалогенная композиция «П»; — сшитый полиолефин «Пс»; — кремнийорганическая резина «Ро»; — этиленпропиленовая резина «Рк»; — термопластичный эластомер «T»;
• Водоблокировка – водоблокирующая лента «в»
• Общий экран — оплетка из медных проволок «Э»; — оплетка из медных луженых проволок к букве «Эл»; — лента «Алюмофлекс» с контактным проводником «Эф»; — комбинированный экран из ленты «Алюмофлекс» с оплеткой из медных луженых проволок «Эк»;
• Внутренняя оболочка – из материала наружной оболочки
• Броня — стальные оцинкованные проволоки «К»; — стальные оцинкованные ленты «Б»;
• Наружная оболочка — ПВХ пластикат пониженной пожарной опасности «В»; — Безгалогенная композиция «П»; — Термопластичный эластомер «T»;

Виды исполнений:

• Хладостойкий – «ХЛ»
• Экстремально хладостойкий – «ЭХЛ»
• Маслостойкий – «М»
• Ультрафиолетостойкое — «УФ»
• Искробезопасная цепей – «Ex-i»

(X) Класс пожарной опасности по ГОСТ 31565 :

• «нг(А)» — для кабелей с оболочкой из термопластичный эластомера «Т»
• «нг(А)-LS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
• «нг(А)-FRLS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
• «нг(А)-HF» — для кабелей с оболочкой из Безгалогенной композиции «П»
• «нг(А)-FRHF» — для кабелей с оболочкой из Безгалогенной композиции «П»

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам.
• Стойкость к воздействию плесневых грибов.

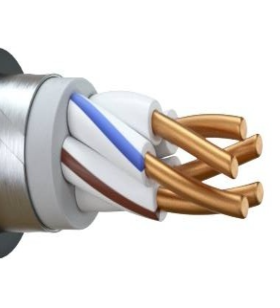

Марки кабелей:
— с оболочкой из ПВХ пластиката, марок:
РвВнг(А)-LS, РвВнг(А)-FRLS
— с оболочкой, из безгалогенных (БГ) композиций:
РвПнг(А)-HF, РвПнг(А)-FRHF


Основные конструктивные элементы:

1 Жилы токопроводящие – медные 1 и 2 класса по ГОСТ 22483;
— допускается изготовление кабелей с жилами 5 и 6 класса «г».
— допускается изготовление кабелей с медными лужеными жилами «л»
2 Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
3 Изоляция    — высокомодульная ЭПР «Рв»
4 Водоблокирующие элементы – ленты водоблокирующие «в»
— допускается дополнительное применение водоблокирующих нитей.
5 Внутренняя оболочка — из ПВХ пластиката (для кабелей «LS»);
— из безгалогенной композиции (для кабелей «HF»).
6 Оболочка     — из ПВХ пластиката «В» (для кабелей «LS»);
— из безгалогенной композиции «П» (для кабелей «HF»).


Виды исполнений:
Хладостойкий – «ХЛ»
Экстремально хладостойкий – «ЭХЛ»
Маслостойкий – «М»
Химостойкий – «Х»
Ультрафиолетостойкое — «УФ»
Искробезопасная цепей – «Ex—i»
Эксплуатационные характеристики
Температура эксплуатации кабелей:
— для всех типов кабелей, кроме кабелей в исполнении «ХЛ» и «ЭХЛ»- от — 50 до + 70 ºС;
— для кабелей в исполнении «ХЛ» — от -65 до 70 ºС.
— для кабелей в исполнении «ЭХЛ» — от -70 до 70 ºС.
Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:
— для всех кабелей, кроме кабелей в исполнении «ХЛ» и «ЭХЛ — не ниже минус 15 ºС;
— для кабелей в исполнении «ХЛ» — не ниже минус 35 ºС.
— для кабелей в исполнении «ЭХЛ» — не ниже минус 40 ºС.
Допустимая температура нагрева жил:
— температура жилы при роботе в номинальном режиме – не более 105 ºС
— температура жилы при перегрузке — 140 ºС;
— допустимая температура нагрева жил при КЗ – не более 250 ºС;
Допустимый радиус изгиба:
— для кабелей с жилами 5, 6 класса – не менее 7,5 Dн
— для кабелей с жилами 1, 2 класса – не менее 10 Dн,
где Dн – наружный диаметр кабеля

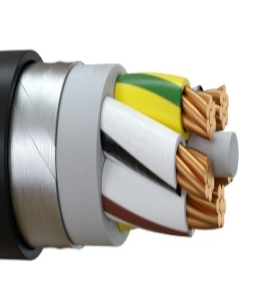

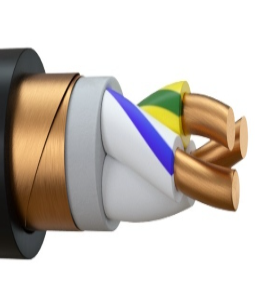

Марки кабелей:
— с оболочкой из ПВХ пластиката, марок:
РвБВнг(А)-LS, РвБВнг(А)-FRLS
— с оболочкой, из безгалогенных (БГ) композиций:
РвБПнг(А)-HF, РвБПнг(А)-FRHF


Основные конструктивные элементы:
1 Жилы токопроводящие – медные 1 и 2 класса по ГОСТ 22483;
2 Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
3 Изоляция    — высокомодульная ЭПР «Рв»
4 Внутренняя оболочка — из ПВХ пластиката (для кабелей «LS»);
— из безгалогенной композиции (для кабелей «HF»).
5 Броня           — из стальных оцинкованных лент «Б»
— из стальных оцинкованных проволок «Бп»
— из алюминиевых лент или алюминиевых проволок «Ба»
— комбинированная, из стальных оцинкованных проволок и стальных оцинкованных лент «Бк»
6 Оболочка     — из ПВХ пластиката «В»;
— из безгалогенной композиции «П».


Виды исполнений:
Хладостойкий – «ХЛ»
Экстремально хладостойкий – «ЭХЛ»
Маслостойкий – «М»
Химостойкий – «Х»
Ультрафиолетостойкое — «УФ»
Искробезопасная цепей – «Ex—i»
Эксплуатационные характеристики
Температура эксплуатации кабелей:
— для всех типов кабелей, кроме кабелей в исполнении «ХЛ» и «ЭХЛ»- от — 50 до + 70 ºС;
— для кабелей в исполнении «ХЛ» — от -65 до 70 ºС.
— для кабелей в исполнении «ЭХЛ» — от -70 до 70 ºС.
Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:
— для всех кабелей, кроме кабелей в исполнении «ХЛ» и «ЭХЛ — не ниже минус 15 ºС;
— для кабелей в исполнении «ХЛ» — не ниже минус 35 ºС.
— для кабелей в исполнении «ЭХЛ» — не ниже минус 40 ºС.
Допустимая температура нагрева жил:
— температура жилы при роботе в номинальном режиме – не более 105 ºС
— температура жилы при перегрузке — 140 ºС;
— допустимая температура нагрева жил при КЗ – не более 250 ºС;
Допустимый радиус изгиба:
— для кабелей с жилами 5, 6 класса – не менее 7,5 Dн
— для кабелей с жилами 1, 2 класса – не менее 10 Dн,
где Dн – наружный диаметр кабеля

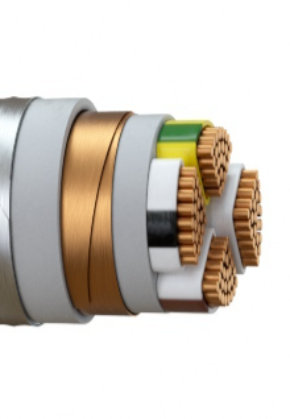

Марки кабелей:
— с оболочкой из ПВХ пластиката, марок:
РвЭВнг(А)-LS, РвЭВнг(А)-FRLS
— с оболочкой, из безгалогенных (БГ) композиций:

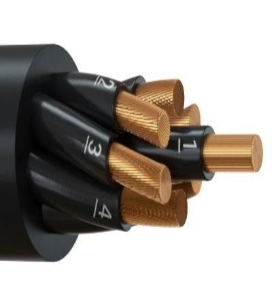

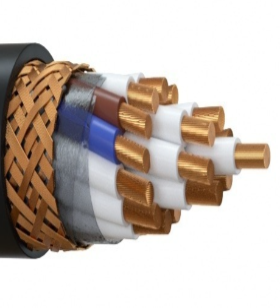

РвЭПнг(А)-HF, РвЭПнг(А)-FRHF


Основные конструктивные элементы:
1 Жилы токопроводящие – медные 1 и 2 класса по ГОСТ 22483;
— допускается изготовление кабелей с жилами 5 и 6 класса «г».
— допускается изготовление кабелей с медными лужеными жилами «л»
2 Огнестойкий барьер – из слюдосодержащих лент (для кабелей «FR»);
3 Изоляция    — высокомодульная ЭПР «Рв»
4 Водоблокирующие элементы – ленты водоблокирующие «в»
— допускается дополнительное применение водоблокирующих нитей.
5 Внутренняя оболочка — из ПВХ пластиката (для кабелей «LS»);
— из безгалогенной композиции (для кабелей «HF»).
6 Экран —  из медных лент «Э»
— из медных или медных луженых проволок «Эм»;
— из алюминиевых лент или лент типа «алюмофлекс» «Эа»;
— комбинированный экран из ленты типа «алюмофлекс» и медных луженых проволок «Эк»;
6 Оболочка     — из ПВХ пластиката «В»;
— из безгалогенной композиции «П».


Виды исполнений:
Хладостойкий – «ХЛ»
Экстремально хладостойкий – «ЭХЛ»
Маслостойкий – «М»
Химостойкий – «Х»
Ультрафиолетостойкое — «УФ»
Искробезопасная цепей – «Ex—i»
Эксплуатационные характеристики
Температура эксплуатации кабелей:
— для всех типов кабелей, кроме кабелей в исполнении «ХЛ» и «ЭХЛ»- от — 50 до + 70 ºС;
— для кабелей в исполнении «ХЛ» — от -65 до 70 ºС.
— для кабелей в исполнении «ЭХЛ» — от -70 до 70 ºС.
Температура прокладки кабелей без предварительного подогрева допускается при температуре окружающей среды:
— для всех кабелей, кроме кабелей в исполнении «ХЛ» и «ЭХЛ — не ниже минус 15 ºС;
— для кабелей в исполнении «ХЛ» — не ниже минус 35 ºС.
— для кабелей в исполнении «ЭХЛ» — не ниже минус 40 ºС.
Допустимая температура нагрева жил:
— температура жилы при роботе в номинальном режиме – не более 105 ºС
— температура жилы при перегрузке — 140 ºС;
— допустимая температура нагрева жил при КЗ – не более 250 ºС;
Допустимый радиус изгиба:
— для кабелей с жилами 5, 6 класса – не менее 7,5 Dн
— для кабелей с жилами 1, 2 класса – не менее 10 Dн,
где Dн – наружный диаметр кабеля

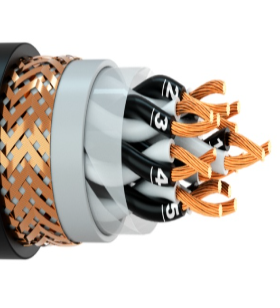

— с изоляцией и оболочкой из ПВХ, марок:
МКЭШнг(А), МКЭШнг(А)-LS, МКЭШнг(А)-LSLTx, МКЭШнг(А)-FRLS, МКЭШнг(А)-FRLSLTx
МКЭШМнг(А), МКЭШМнг(А)-LS, МКЭШМнг(А)-LSLTx, МКЭШМнг(А)-FRLS, МКЭШМнг(А)-FRLSLTx, МКЭШВнг(А), МКЭШВнг(А)-LS, МКЭШВнг(А)- LSLTx, МКЭШВнг(А)-FRLS, МКЭШВнг(А)-FRLSLTx
— с изоляцией и оболочкой из ПВХ, марок из безгалогенных (БГ) композиций, марок:
МКЭШнг(А)-HF, МКЭШнг(А)-FRHF
МКЭШМнг(А)-HF, МКЭШМнг(А)-FRHF
МКЭШВнг(А)-HF, МКЭШВнг(А)-FRHF


Основные элементы конструкции:
1 ТПЖ — медная луженая или медная не ниже 4 класса по ГОСТ 22483.
Допускается изготовление ТПЖ 5 – 6 класса.
2 Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
3 Изоляция – из полимерных материалов:
— ПВХ пластиката пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция (HF)
4 Водоблокировка – водоблокирующая лента «в» (опционально)
5 Общий экран —
– оплетка из медных проволок «Э»
– лента «Алюмофлекс» с контактным луженым проводником под ним «Эа»
– оплетка из медных луженых проволок «Л»
6 Наружная оболочка
— ПВХ пластикат пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция («нг(А)-HF»)


Виды исполнений:
Хладостойкий – «ХЛ»
Экстремально хладостойкий – «ЭХЛ»
Маслостойкий – «М»
Ультрафиолетостойкое — «УФ»
Искробезопасная цепей – «i»

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам.

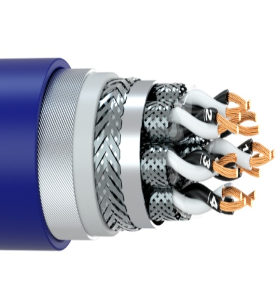

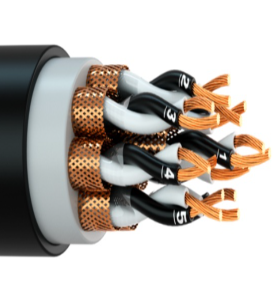

— с изоляцией и оболочкой из ПВХ, марок:
МКЭШВнг(А) э, МКЭШВнг(А)-LS э, МКЭШВнг(А)-LSLTx э,
МКЭШВнг(А)-FRLS э, МКЭШВнг(А)-FRLSLTx э
— с изоляцией и оболочкой из ПВХ, марок из безгалогенных (БГ) композиций
МКЭШВнг(А)-HF э, МКЭШВнг(А)-FRHF э


Основные элементы конструкции:
1 ТПЖ — медная луженая или медная не ниже 4 класса по ГОСТ 22483.
Допускается изготовление ТПЖ 5 – 6 класса.
2 Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
3 Изоляция – из полимерных материалов:
— ПВХ пластиката пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция (HF)
4 Индивидуальный экран  —
– оплетка из медных проволок «эм»
– лента «Алюмофлекс» с контактным луженым проводником под ним «эа»
– оплетка из медных луженых проволок «э»
5 Водоблокировка – водоблокирующая лента «в» (опционально)
6 Наружная оболочка
— ПВХ пластикат пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция («нг(А)-HF»)


Виды исполнений:
Хладостойкий – «ХЛ»
Экстремально хладостойкий – «ЭХЛ»
Маслостойкий – «М»
Ультрафиолетостойкое — «УФ»
Искробезопасная цепей – «i»

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам.

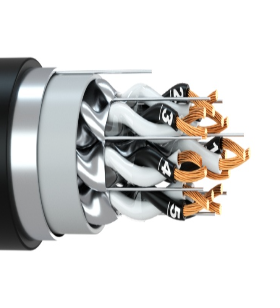

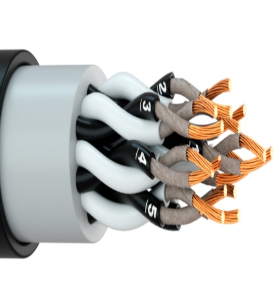

— с изоляцией и оболочкой из ПВХ, марок:
МКЭШВнг(А) э Э, МКЭШВнг(А)-LS Э, МКЭШВнг(А)- LSLTx э Э, МКЭШВнг(А)-FRLS э Э, МКЭШВнг(А)-FRLSLTx э Э,
МКЭШВнг(А) э Э, МКЭШВнг(А)-LS э Э, МКЭШВнг(А)- LSLTx э Э, МКЭШВнг(А)-FRLS э Э, МКЭШВнг(А)-FRLSLTx э Э
— с изоляцией и оболочкой из безгалогенных композиций (БГ), марок:
МКЭШВнг(А)-HF э Э, МКЭШВнг(А)-FRHF э Э


Основные элементы конструкции:
1 ТПЖ — медная луженая или медная не ниже 4 класса по ГОСТ 22483.
Допускается изготовление ТПЖ 5 – 6 класса.
2 Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
3 Изоляция – из полимерных материалов:
— ПВХ пластиката пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция (HF)
4 Индивидуальный экран —
– оплетка из медных проволок «эм»
– лента «Алюмофлекс» с контактным луженым проводником под ним «эа»
– оплетка из медных луженых проволок «э»
5 Водоблокировка – водоблокирующая лента «в» (опционально)
6 Общий экран —
– оплетка из медных проволок «Э»
– лента «Алюмофлекс» с контактным луженым проводником под ним «Эа»
– оплетка из медных луженых проволок «Л»
7 Наружная оболочка
— ПВХ пластикат пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция («нг(А)-HF»)

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам.

Виды исполнений:
Хладостойкий – «ХЛ»
Экстремально хладостойкий – «ЭХЛ»
Маслостойкий – «М»
Ультрафиолетостойкое — «УФ»
Искробезопасная цепей – «i»

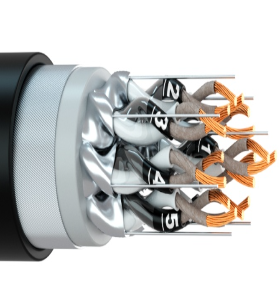

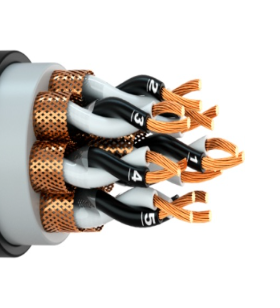

— с изоляцией и оболочкой из ПВХ, марок:
МКЭШВнг(А) э Э, МКЭШВнг(А)-LS Э, МКЭШВнг(А)- LSLTx э Э, МКЭШВнг(А)-FRLS э Э, МКЭШВнг(А)-FRLSLTx э Э,
МКЭШВнг(А) э Э, МКЭШВнг(А)-LS э Э, МКЭШВнг(А)- LSLTx э Э, МКЭШВнг(А)-FRLS э Э, МКЭШВнг(А)-FRLSLTx э Э
— с изоляцией и оболочкой из безгалогенных композиций (БГ), марок:
МКЭШВнг(А)-HF э Э, МКЭШВнг(А)-FRHF э Э

Основные элементы конструкции:
1 ТПЖ — медная луженая или медная не ниже 4 класса по ГОСТ 22483.
Допускается изготовление ТПЖ 5 – 6 класса.
2 Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
3 Изоляция – из полимерных материалов:
— ПВХ пластиката пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция (HF)
4 Индивидуальный экран —
– оплетка из медных проволок «эм»
– лента «Алюмофлекс» с контактным луженым проводником под ним «эа»
– оплетка из медных луженых проволок «э»
5 Водоблокировка – водоблокирующая лента «в» (опционально)
6 Общий экран —
– оплетка из медных проволок «Э»
– лента «Алюмофлекс» с контактным луженым проводником под ним «Эа»
– оплетка из медных луженых проволок «Л»
7 Наружная оболочка
— ПВХ пластикат пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция («нг(А)-HF»)

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам.

Виды исполнений:
Хладостойкий – «ХЛ»
Экстремально хладостойкий – «ЭХЛ»
Маслостойкий – «М»
Ультрафиолетостойкое — «УФ»
Искробезопасная цепей – «i»

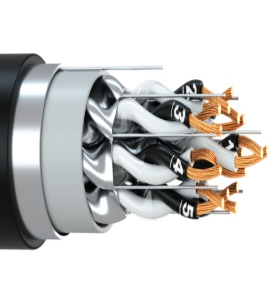

— с изоляцией и оболочкой из ПВХ, марок:
МККШнг(А), МККШнг(А)-LS, МККШнг(А)-LSLTx, МККШнг(А)-FRLS, МККШнг(А)-FRLSLTx
МККШМнг(А), МККШМнг(А)-LS, МККШМнг(А)-LSLTx, МККШМнг(А)-FRLS,
МККШМнг(А)-FRLSLTx, МККШВнг(А), МККШВнг(А)-LS, МККШВнг(А)- LSLTx,
МККШВнг(А)-FRLS, МККШВнг(А)-FRLSLTx
МКБШнг(А), МКБШнг(А)-LS, МКБШнг(А)-LSLTx, МКБШнг(А)-FRLS, МКБШнг(А)-FRLSLTx
МКБШМнг(А), МКБШМнг(А)-LS, МКБШМнг(А)-LSLTx, МКБШМнг(А)-FRLS,
МКБШМнг(А)-FRLSLTx, МКБШВнг(А), МКБШВнг(А)-LS, МКБШВнг(А)- LSLTx,
МКБШВнг(А)-FRLS, МКБШВнг(А)-FRLSLTx
— с изоляцией и оболочкой из безгалогенных (БГ) композиций
МККШнг(А)-HF, МККШнг(А)-FRHF, МКБШМнг(А)-HF, МКБШМнг(А)-FRHF
МККШВнг(А)-HF, МККШВнг(А)-FRHF, МКБШнг(А)-HF, МКБШнг(А)-FRHF
МКБШМнг(А)-HF, МКБШМнг(А)-FRHF, МКБШВнг(А)-HF, МКБШВнг(А)-FRHF

Основные элементы конструкции:
1 ТПЖ — медная луженая или медная не ниже 4 класса по ГОСТ 22483.
Допускается изготовление ТПЖ 5 – 6 класса.
2 Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
3 Изоляция – из полимерных материалов:
— ПВХ пластиката пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция (HF)
4 Водоблокировка – водоблокирующая лента «в» (опционально)
5 Внутренняя оболочка –
— ПВХ пластикат пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция («нг(А)-HF»)
6 Броня
— К – стальные оцинкованные проволоки
— Б – стальные оцинкованные ленты
7 Наружная оболочка
— ПВХ пластикат пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция («нг(А)-HF»)

Виды исполнений:
Хладостойкий – «ХЛ»
Экстремально хладостойкий – «ЭХЛ»
Маслостойкий – «М»
Ультрафиолетостойкое — «УФ»
Искробезопасная цепей – «i»

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам.

— с изоляцией и оболочкой из ПВХ, марок:
МКЭКШВнг(А) э, МКЭКШВнг(А)-LS э, МКЭКШВнг(А)- LSLTx э, МКЭКШВнг(А)-FRLS э, МКЭКШВнг(А)-FRLSLTx э
МКЭБШВнг(А) э, МКЭБШВнг(А)-LS э, МКЭБШВнг(А)- LSLTx э, МКЭБШВнг(А)-FRLS э, МКЭБШВнг(А)-FRLSLTx э
— с изоляцией и оболочкой из безгалогенных (БГ) композиций
МКЭКШВнг(А)-HF э, МКЭКШВнг(А)-FRHF э, МКЭБШВнг(А)-HF э, МКЭБШВнг(А)-FRHF э

Основные элементы конструкции:
1 ТПЖ — медная луженая или медная не ниже 4 класса по ГОСТ 22483.
Допускается изготовление ТПЖ 5 – 6 класса.
2 Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
3 Изоляция – из полимерных материалов:
— ПВХ пластиката пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция (HF)
4 Индивидуальный экран —
– оплетка из медных проволок «эм»
– лента «Алюмофлекс» с контактным луженым проводником под ним «эа»
– оплетка из медных луженых проволок «э»
5 Водоблокировка – водоблокирующая лента «в» (опционально)
6 Внутренняя оболочка –
— ПВХ пластикат пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция («нг(А)-HF»)
7 Броня
— К – стальные оцинкованные проволоки
— Б – стальные оцинкованные ленты
8 Наружная оболочка
— ПВХ пластикат пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция («нг(А)-HF»)

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам.

Виды исполнений:
Хладостойкий – «ХЛ»
Экстремально хладостойкий – «ЭХЛ»
Маслостойкий – «М»
Ультрафиолетостойкое — «УФ»
Искробезопасная цепей – «i»

— с изоляцией и оболочкой из ПВХ, марок:
МКЭКШнг(А), МКЭКШнг(А)-LS, МКЭКШнг(А)-LSLTx, МКЭКШнг(А)-FRLS, МКЭКШнг(А)-FRLSLTx, МКЭКШМнг(А), МКЭКШМнг(А)-LS, МКЭКШМнг(А)-LSLTx, МКЭКШМнг(А)-FRLS, МКЭКШМнг(А)-FRLSLTx, МКЭКШВнг(А), МКЭКШВнг(А)-LS, МКЭКШВнг(А)- LSLTx, МКЭКШВнг(А)-FRLS, МКЭКШВнг(А)-FRLSLTx
МКЭБШнг(А), МКЭБШнг(А)-LS, МКЭБШнг(А)-LSLTx, МКЭБШнг(А)-FRLS, МКЭБШнг(А)-FRLSLTx
МКЭБШМнг(А), МКЭБШМнг(А)-LS, МКЭБШМнг(А)-LSLTx, МКЭБШМнг(А)-FRLS, МКЭБШМнг(А)-FRLSLTx, МКЭБШВнг(А), МКЭБШВнг(А)-LS, МКЭБШВнг(А)- LSLTx, МКЭБШВнг(А)-FRLS, МКЭБШВнг(А)-FRLSLTx
— с изоляцией и оболочкой из безгалогенных (БГ) композиций
МКЭКШнг(А)-HF, МКЭКШнг(А)-FRHF, МКЭКШМнг(А)-HF, МКЭКШМнг(А)-FRHF
МКЭКШВнг(А)-HF, МКЭКШВнг(А)-FRHF,
МКЭБШнг(А)-HF, МКЭБШнг(А)-FRHF
МКЭБШМнг(А)-HF, МКЭБШМнг(А)-FRHF, МКЭБШВнг(А)-HF, МКЭБШВнг(А)-FRHF


Основные элементы конструкции:
1 ТПЖ — медная луженая или медная не ниже 4 класса по ГОСТ 22483.
Допускается изготовление ТПЖ 5 – 6 класса.
2 Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
3 Изоляция – из полимерных материалов:
— ПВХ пластиката пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция (HF)
4 Водоблокировка – водоблокирующая лента «в» (опционально)
5 Общий экран —
– оплетка из медных проволок «Э»
– лента «Алюмофлекс» с контактным луженым проводником под ним «Эа»
– оплетка из медных луженых проволок «Л»
6 Внутренняя оболочка –
— ПВХ пластикат пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция («нг(А)-HF»)
7 Броня
— К – стальные оцинкованные проволоки
— Б – стальные оцинкованные ленты
8 Наружная оболочка
— ПВХ пластикат пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция («нг(А)-HF»)


Виды исполнений:
Хладостойкий – «ХЛ»
Экстремально хладостойкий – «ЭХЛ»
Маслостойкий – «М»
Ультрафиолетостойкое — «УФ»
Искробезопасная цепей – «i»

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам.

— с изоляцией и оболочкой из ПВХ, марок:
МКЭКШВнг(А) э Э, МКЭКШВнг(А)-LS э Э, МКЭКШВнг(А)- LSLTx э Э, МКЭКШВнг(А)-FRLS э Э, МКЭКШВнг(А)-FRLSLTx э Э
МКЭБШВнг(А) э Э, МКЭБШВнг(А)-LS э Э, МКЭБШВнг(А)- LSLTx э Э, МКЭБШВнг(А)-FRLS э Э, МКЭБШВнг(А)-FRLSLTx э Э
— с изоляцией и оболочкой из безгалогенных (БГ) композиций
МКЭБШВнг(А)-HF э Э, МКЭБШВнг(А)-FRHF э Э


Основные элементы конструкции:
1 ТПЖ — медная луженая или медная не ниже 4 класса по ГОСТ 22483.
Допускается изготовление ТПЖ 5 – 6 класса.
2 Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
3 Изоляция – из полимерных материалов:
— ПВХ пластиката пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция (HF)
4 Индивидуальный экран  —
– оплетка из медных проволок «эм»
– лента «Алюмофлекс» с контактным луженым проводником под ним «эа»
– оплетка из медных луженых проволок «э»
5 Водоблокировка – водоблокирующая лента «в» (опционально)
6 Общий экран —
– оплетка из медных проволок «Э»
– лента «Алюмофлекс» с контактным луженым проводником под ним «Эа»
– оплетка из медных луженых проволок «Л»
7 Внутренняя оболочка –
— ПВХ пластикат пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция («нг(А)-HF»)
8 Броня
— К – стальные оцинкованные проволоки
— Б – стальные оцинкованные ленты
9 Наружная оболочка
— ПВХ пластикат пониженной пожарной опасности («нг(А), нг(А)-LS, нг(А)-LSLTx»)
— Безгалогенная композиция («нг(А)-HF»)


Виды исполнений:
Хладостойкий – «ХЛ»
Экстремально хладостойкий – «ЭХЛ»
Маслостойкий – «М»
Ультрафиолетостойкое — «УФ»
Искробезопасная цепей – «i»

• Стойкость к продольному распространению воды.
• Стойкость к воздействию морской воды.
• Стойкость к воздействию инея и росы.
• Стойкость к воздействию соляного тумана.
• Стойкость к воздействию солнечного излучения.
• Маслобензостойксть
• Стойкость к вибрационным нагрузкам.
• Стойкость к ударным нагрузкам.
• Стойкость к линейным нагрузкам.
• Стойкость к монтажным изгибам

КУВ, КУВЭ, КУВЭнг(А)-LS, КУВЭнг(А)-FRLS
КУВЭВ, КУВЭВнг(А)-LS, КУВЭВК, КУВЭВКнг(А)-LS
Конструкция кабеля
Кабель соответствует требованиям ГОСТ 18404.0-78, настоящих технических условий и изготавливается по технологической документации, утвержденной в установленном порядке.

• Токопроводящая жила – многопроволочный медный проводник 5 класса гибкости по ГОСТ 22483.
• Термический барьер – обмотка из двух слюдосодержащих лент, для кабелей с маркировкой «нг(А)-FRLS».
• Изоляция – из поливинилхлоридного (ПВХ) пластиката. Из поливинилхлоридного пластиката пониженной пожарной опасности для кабелей с маркировкой «нг(А)-LS», «нг(А)-FRLS».
• Разделительный слой
• Экран индивидуальный – для кабелей с экранированной жилой или попарно экранированных – оплетка из медных проволок.
• Структура – для непарных жилы скручены.
• Структура – для парных жилы скручены в пару, пары скручены в сердечник.
• Экран общий – для кабелей с общим экраном оплетка из медных проволок.
• Разделительный слой
• Наружная оболочка – из поливинилхлоридного (ПВХ) пластиката, из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности для кабелей с маркировкой «нг(А)-LS» и «нг(А)-FRLS».
• Количество жил – 3, 4, 5, 7, 14, 19.
• Количество парных жил – 1, 2, 4, 5, 7, 10, 14, 19.
• Сечение жил (мм²) – 0,5; 0,75; 1,0; 1,5; 2,5.

Условные обозначения
ХЛ       — холодостойкое исполнение
нг(А)         — изоляция и оболочка из материалов, не распространяющих горение по категории А
нг(А)-LS    — изоляция и оболочка из материалов, не распространяющих горение по категории А (Low Smoke)
нг(А)-FRLS — изоляция и оболочка из материалов, не распространяющих горение по категории А (Low Smoke, Fire Resistance)
нг(А)-HF    — изоляция и оболочка из материалов, не распространяющих горение по категории А (Halogen free)
нг(А)-FRHF — изоляция и оболочка из материалов, не распространяющих горение по категории А (Halogen free, Fire Resistance)
Low Smoke      — использованы материалы с низким дымо- и газовыделением
Halogen free    — использованы материалы не содержащие галогенов
Fire Resistance — огнестойкое исполнение
Кабели управления парной и непарной скрутки с изоляцией и оболочкой из поливинилхлоридного пластиката, не экранированные или в общем экране, с экранированными или неэкранированными жилами, или экранированными парами.
Для станков с ЧПУ с номинальным переменным напряжением до 0,5 кВ частотой до 200 Гц или постоянным напряжением до 700 В. Кабели стойки к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Температура эксплуатации и монтажа
Минимальная температура
– от минус 60 °С (исполнение «ХЛ»)
– от минус 50 °С (остальные кабели)
Максимальная температура эксплуатации:
– до плюс 80 °С (в исполнении HF)
– до плюс 70 °С (остальные кабели)
Температура монтажа:
– от минус 30 °С (исполнение «ХЛ»)
– от минус 15 °С (остальные кабели)
Механические характеристики
Радиус изгиба кабелей при монтаже:  – 3D
Технические характеристики
Климатическое исполнение по ГОСТ 15150

КУГВВ, КУГВВнг(А)-LS, КУГВВнг(А)-FRLS, КУГВВЭ, КУГВВЭнг(А)-LS, КУГВВЭнг(А)-FRLS, КУГВЭВ, КУГВЭВнг(А)-LS, КУГВЭВнг(А)-FRLS
Конструкция кабеля
Кабель соответствует требованиям ГОСТ 18404.0-78, настоящих технических условий и изготавливается по технологической документации, утвержденной в установленном порядке.

• Токопроводящая жила – многопроволочный медный проводник 4 класса гибкости по ГОСТ 22483.
• Термический барьер – обмотка из двух слюдосодержащих лент, для кабелей с маркировкой «нг(А)-FRLS».
• Изоляция – из поливинилхлоридного (ПВХ) пластиката или из поливинилхлоридного пластиката пониженной пожарной опасности для кабелей с маркировкой «нг(А)-LS», «нг(А)-FRLS».
• Разделительный слой
• Экран индивидуальный – для кабелей с экранированной жилой или попарно экранированных – оплетка из медных проволок.
• Структура – для непарных — жилы скручены.
• Структура – для парных — жилы скручены в пару, пары скручены в сердечник.
• Экран общий – для кабелей с общим экраном — оплетка из медных проволок.
• Разделительный слой
• Наружная оболочка – из поливинилхлоридного (ПВХ) пластиката, из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности для кабелей с маркировкой «нг(А)-LS» и «нг(А)-FRLS».
• Количество жил – 2, 3, 4, 5, 7, 10, 12, 14, 19.
• Количество парных жил – 1, 2, 4, 6, 8 10.
• Сечение жил (мм²) – 0,5; 0,75; 1,0; 1,5; 2,5.

Условные обозначения
ХЛ       — холодостойкое исполнение
нг(А)         — изоляция и оболочка из материалов, не распространяющих горение по категории А
нг(А)-LS    — изоляция и оболочка из материалов, не распространяющих горение по категории А (Low Smoke)
нг(А)-FRLS — изоляция и оболочка из материалов, не распространяющих горение по категории А (Low Smoke, Fire Resistance)
нг(А)-HF    — изоляция и оболочка из материалов, не распространяющих горение по категории А (Halogen free)
нг(А)-FRHF — изоляция и оболочка из материалов, не распространяющих горение по категории А (Halogen free, Fire Resistance)
Low Smoke      — использованы материалы с низким дымо- и газовыделением
Halogen free    — использованы материалы не содержащие галогенов
Fire Resistance — огнестойкое исполнение
Кабели управления парной и непарной скрутки с изоляцией и оболочкой из поливинилхлоридного пластиката, не экранированные или в общем экране, с экранированными или неэкранированными жилами, или экранированными парами.
Для станков с ЧПУ с номинальным переменным напряжением до 0,5 кВ частотой до 200 Гц или постоянным напряжением до 700 В. Кабели стойки к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Температура эксплуатации и монтажа
Минимальная температура
– от минус 60 °С (исполнение «ХЛ»)
– от минус 50 °С (остальные кабели)
Максимальная температура эксплуатации:
– до плюс 80 °С (в исполнении HF)
– до плюс 70 °С (остальные кабели)
Температура монтажа:
– от минус 30 °С (исполнение «ХЛ»)
– от минус 15 °С (остальные кабели)
Механические характеристики
Радиус изгиба кабелей при монтаже:  – 3D
Технические характеристики
Климатическое исполнение по ГОСТ 15150

КУГППнг(А)-HF, КУГППнг(А)-FRHF, КУГППЭнг(А)-HF, КУГППЭнг(А)-FRHF, КУГППЭПнг(А)-HF, КУГППЭПнг(А)-FRHF, КУГПЭПнг(А)-HF, КУГПЭПнг(А)-FRHF, КУГЭППнг(А)-HF, КУГЭППнг(А)-FRHF, КУГЭППЭнг(А)-HF, КУГЭППЭнг(А)-FRHF, КУГЭППЭПнг(А)-HF, КУГЭППЭПнг(А)-FRHF

Конструкция кабеля
Кабель соответствует требованиям ГОСТ 18404.0-78, настоящих технических условий и изготавливается по технологической документации, утвержденной в установленном порядке.

• Токопроводящая жила – многопроволочный медный проводник 4 класса гибкости по ГОСТ 22483.
• Термический барьер – обмотка из двух слюдосодержащих лент, для кабелей с маркировкой «нг(А)-FRHF».
• Изоляция – из полимерной композиции, не содержащей галогенов.
• Разделительный слой
• Экран индивидуальный – для кабелей КУГЭПП, КУГЭППЭ, КУГЭППЭП — оплетка из медных проволок.
• Структура – для непарных — жилы скручены.
• Структура – для парных — жилы скручены в пару, пары скручены в сердечник.
• Разделительный слой
• Внутренняя оболочка — для кабелей КУГПЭП — из полимерной композиции, не содержащей галогенов.
• Экран общий – для кабелей КУГПЭП — оплетка из медных проволок.
• Внутренняя оболочка — для кабелей КУГППЭП, КУГЭППЭП — из полимерной композиции, не содержащей галогенов.
• Экран общий – для кабелей КУГППЭ, КУГЭППЭ, КУГППЭП, КУГЭППЭП — оплетка из медных проволок.
• Наружная оболочка – из полимерной композиции, не содержащей галогенов.
• Количество жил – 2, 3, 4, 7, 10, 12, 14, 19.
• Количество парных жил – 1, 2, 4, 7, 10 14.
• Сечение жил (мм²) – 0,5; 0,75; 1,0; 1,5; 2,5.
